Dílna lodního modeláře: od plánu ke kýlu, obšívce a lanoví
Sobuduzu shromažďuje postupy stavby dřevěných modelů plachetnic tak, jak na sebe ve skutečnosti navazují: nejdřív měřítko a výkres, potom kostra, obšívka, paluba, stěžňoví a nakonec povrchová úprava a vitrína.
Texty vycházejí z běžné modelářské praxe a jsou psané pro čtenáře, který staví doma u stolu, ne v profesionálním provozu.
Dřevo · mosaz · nit · trpělivost
Co na těchto stránkách najdete
Stavba trupu z lišt má jasnou logiku: každý krok stojí na přesnosti toho předchozího. Křivá žebra se projeví v obšívce, špatně vybroušená obšívka se projeví pod lakem, a nepřesně usazený stěžeň se projeví napětím v celém lanoví. Proto jsou jednotlivé kapitoly řazené v pořadí, v jakém model skutečně vzniká.
Materiály jsou psané spíš jako dílenské poznámky než jako návod ke konkrétní stavebnici. Popisují, proč se něco dělá určitým způsobem, kde bývá chyba nejčastěji a co se dá ještě opravit, než se přejde k dalšímu kroku.
- čtení stavebních plánů a rozhodnutí o měřítku
- sestavení kýlu a žeber, kontrola pravoúhlosti
- obšívka lištami, ohýbání párou, druhá vrstva
- tmelení, broušení obrysu, příprava povrchu
- palubní podlaha a její prkenné dělení
- stěžně, ráhna, stojaté a běžné lanoví
- drobné díly ze dřeva a mosazi
- nátěr, vodorysková čára, podstavec a vitrína
Plány a volba měřítka
Rozhodnutí, které se později nedá vzít zpět
Stavební plán lodního modelu obvykle obsahuje bokorys, půdorys paluby, řez trupem s tvary žeber a samostatné listy s takeláží. Než se pustíte do řezání, vyplatí se plán projít celý a ověřit, že jednotlivé pohledy spolu souhlasí — zejména že výška boku v řezu odpovídá bokorysu a že obrysy žeber navazují na linii kýlu.
Měřítko rozhoduje o všem dalším. Ve větších měřítkách, například 1:48 nebo 1:50, jsou detaily jako knechty, kladky a dělové vozíky ještě zvládnutelné běžným nářadím. V 1:96 a menších už se řada dílů nedá rozumně vyrobit ručně a musí se zjednodušit. Zvolené měřítko také určuje konečné rozměry — a s nimi rozměr vitríny, což je bod, na který se často zapomíná až do chvíle, kdy je model hotový.
Než začnete řezat
- Ověřte tisk plánu měřicím proužkem: kopírky a tiskárny mění měřítko o několik procent.
- Spočítejte celkovou délku modelu včetně čeleně a délku od kýlu po vrchol hlavního stěžně.
- Porovnejte tento rozměr s místem, kde bude model stát.
- Udělejte si kopii plánu na řezání a originál nechte nedotčený pro kontrolu.
- Poznamenejte si tloušťky lišt a průměry nití, se kterými plán počítá.
Pro převod skutečných rozměrů na modelové stačí jednoduchý poměr, ale u drobných dílů je praktičtější pracovat s tabulkou předem přepočtených hodnot. Ušetří to opakované počítání a hlavně chyby o jeden řád, ke kterým při dlouhé práci snadno dojde.
Kýl, žebra a rovina stavby
Základem trupu je nosná deska kýlu s vyfrézovanými zářezy a sada žeber, která se do nich zasazuje. Spoj má sedět těsně, ale bez násilí: příliš volný zářez znamená, že se žebro nakloní, příliš těsný způsobí, že se kýl při zatlačení prohne do oblouku.
Celá kostra musí vzniknout na rovné podložce. Používá se buď stavební přípravek s bočními vodítky, nebo jednoduše silná dřevotřísková deska s narýsovanou osou. Každé žebro se kontroluje úhelníkem ve dvou směrech — kolmost k rovině kýlu i souměrnost obou boků.
Kontrolní body
- osa kýlu bez prohnutí
- žebra kolmá v obou rovinách
- stejná výška boku vlevo i vpravo
- zářezy pro palubní nosníky ve stejné výšce
- lepidlo vytvrzené před vyjmutím z přípravku
Zabrušování žeber
Žebra vyříznutá z desky mají hranu kolmou, ale trup je zakřivený. Na přídi a na zádi proto hrana musí být zkosená tak, aby na ni lišta dosedla celou plochou. Zabrušuje se brusným špalíkem taženým podél budoucího směru lišty, ne napříč.
Dobrou zkouškou je přiložit jednu suchou lištu od přídě k zádi a podívat se proti světlu. Kde se objeví mezera, tam je potřeba ubrat.
Lišty, ohýbání párou a druhá vrstva
Obšívka je část stavby, která nejvíc rozhoduje o výsledném dojmu. Lišta se nikdy nesmí přilepovat napnutá silou — dřevo si napětí pamatuje a po zaschnutí lepidla ho vrací zpět do tvaru. Správný postup je dát liště tvar předem a teprve pak ji usadit.
Ohýbání párou funguje jednoduše: vlhké dřevo změkne, nechá se ohnout přes tvar a po vyschnutí si nový tvar podrží. Postačí konvice s vroucí vodou, nad jejímž proudem se lišta drží několik desítek sekund, nebo mělká miska s horkou vodou pro delší namáčení. Pro ostřejší ohyby u přídě se hodí i elektrická ohýbačka lišt, ale s ní hrozí připálení, pokud se dřevo předtím nenavlhčí.
Postup u jedné lišty
- Přiložte lištu nasucho a tužkou si označte, kde začíná ohyb.
- Navlhčete úsek a nechte ho několik minut nasáknout.
- Prohřejte párou nebo ohýbačkou a ohněte postupně, po malých krocích.
- Zafixujte lištu na trupu kolíčky nebo špendlíky a nechte úplně vyschnout.
- Teprve suchou a předtvarovanou lištu nanečisto zkontrolujte a pak lepte.
U klasické stavby se pracuje ve dvou vrstvách. První, hrubší vrstva vytváří tvar a smí být tmelená a broušená bez ohledu na vzhled. Druhá vrstva z tenčích a hezčích lišt — ořech, hruška, mahagon — se lepí až na hladký podklad a zůstává viditelná. Tento postup odpouští mnoho chyb, protože vše nepovedené zmizí pod druhou vrstvou.
Rozvržení lišt
Trup není válec: uprostřed je obvod největší, na přídi a zádi se zmenšuje. Pokud se lišty kladou stále stejně široké, začnou se sbíhat a nakonec vzniknou klínovité mezery. Řešením je rozdělit bok na několik pásem a v každém pásmu lišty úměrně zúžit.
Praktická pomůcka: proužkem papíru změřte obvod žebra u přídě, uprostřed a na zádi. Poměr těchto délek napoví, o kolik se lišty musí v úžinách zúžit, aby jich všude vyšel stejný počet.
Tmelení a broušení
Tmel se nanáší v tenkých vrstvách a brousí až po úplném vytvrdnutí. Brousí se dlouhými tahy podél trupu, nikdy krátkými krouživými pohyby, které vytvářejí prohlubně. Hotovost obrysu se nekontroluje očima, ale dlaní — ruka pozná nerovnost, kterou oko na matném dřevě přehlédne.
- hrubě P120–P180 na vyrovnání
- středně P240 před druhou vrstvou nebo základem
- jemně P320–P400 na závěr
- prach otřít mírně vlhkým hadříkem a nechat oschnout
Palubní podlaha a rozvržení prken
Pravidelnost, která se pozná na první pohled
Paluba je plocha, na kterou se dívá téměř každý, kdo model uvidí. Jednolitá dýha nalepená vcelku působí prázdně, proto se palubní krytina obvykle skládá z jednotlivých prkének nebo se alespoň napodobuje jejich dělení rytím.
Skutečná paluba měla prkna omezené délky, která na sebe navazovala v pravidelném vzoru. Nejčastěji se používá střídání po třetinách nebo čtvrtinách délky prkna, takže spáry sousedních řad nikdy neleží vedle sebe. Právě tato pravidelnost dělá palubu věrohodnou.
Vyznačení spár
Boční spáry se nejčastěji naznačují tmavou linkou na hraně prkénka — měkkou tužkou, jemným černým fixem nebo tenkým papírovým proužkem vloženým mezi prkna. Čelní spáry se dělají stejně, jen kratší. Vhodné je zkusit si obojí nejdřív na odřezku: rozdíl mezi jemným náznakem a příliš tmavou čárou je při daném měřítku velký.
Po slepení se paluba brousí velmi zlehka, aby se tmavé linky nerozmazaly do plochy dřeva. Pokud se to přesto stane, pomůže přebrousit celou plochu jemným papírem v jednom směru a linky obtáhnout znovu.
Návaznost na trup
Prkna paluby se u boku nedají useknout kolmo — v zaoblených částech by vznikly ostré klíny. Používá se okrajová deska, která kopíruje obrys boku, a ostatní prkna se do ní zařezávají. U jednodušších modelů stačí obrysové prkno lemující palubu po celém obvodu.

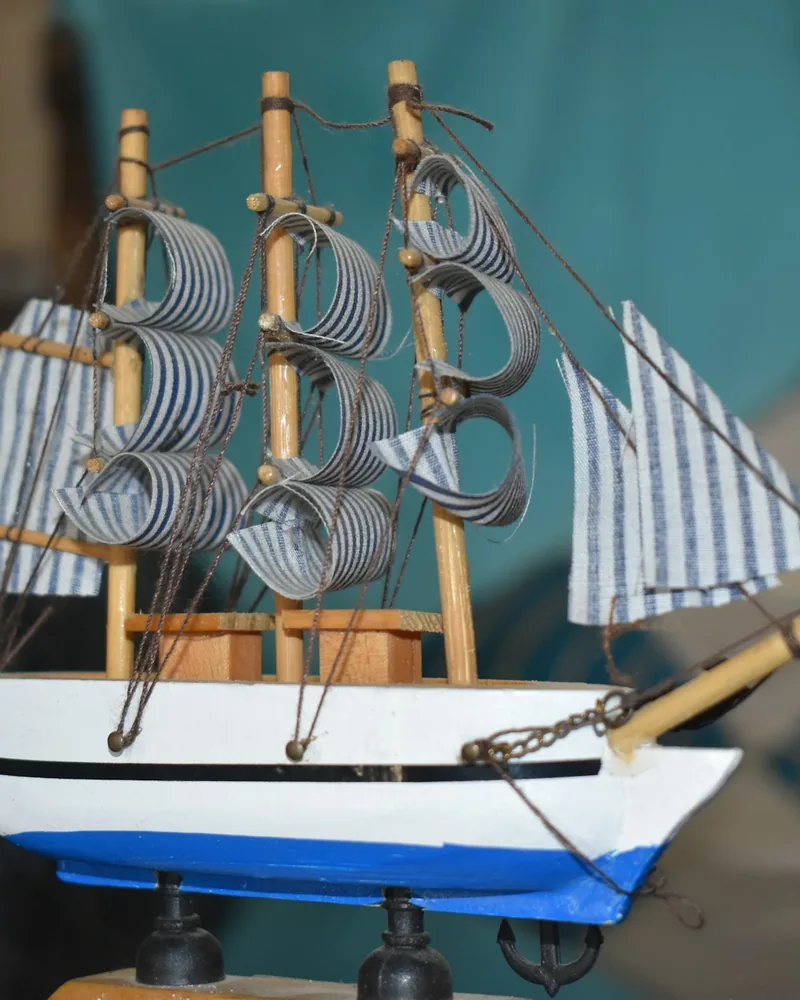

Stěžně, ráhna, stojaté a běžné lanoví
Stěžně se soustruží nebo obrušují z hranolku do kužele: dole silnější, nahoře tenčí. Snadný způsob bez soustruhu je upnout hranolek do vrtačky a formovat ho pilníkem a brusným papírem za otáčení. Důležitý je hladký přechod, ne dokonale přesný průměr.
Sklon stěžňů dozadu je součástí charakteru lodi a je vyznačený v plánu. Kontroluje se z boku, s modelem postaveným na rovné desce, a to u všech stěžňů najednou — nesouhlasný sklon jednoho z nich je vidět okamžitě.
Stojaté lanoví
Stojaté lanoví drží stěžně: vanty po stranách, štagy dopředu a pardůny dozadu. Napíná se symetricky a postupně, ne jedno lano po druhém až do konce. Praktické pořadí je nejprve přední štag, potom první pár vantů na obou stranách, pak druhý pár a tak dál. Model se přitom průběžně kontroluje zezadu, aby stěžeň zůstal ve svislici.
Vanty se ke stěžni vážou vlastním okem a dolů se spouštějí přes jupity nebo napínáky. U menších měřítek se jupity často nahrazují jednoduchými očky, protože skutečné provlékání je při dané velikosti nečitelné.
Běžné lanoví a uzly
Běžné lanoví ovládalo ráhna a plachty. Na modelu se z něj obvykle dělá jen výběr, jinak se konstrukce zaplní změtí nití, ve které se nedá nic rozeznat. Základní repertoár uzlů je malý: půlzávěs a dvojitý půlzávěs na uvázání k oku, plochý uzel na spojení dvou konců, škotový uzel na spojení různě silných nití. Konce se zpevňují kapkou řídkého lepidla a odstřihnou až po zaschnutí.
- nitě před použitím protáhněte včelím voskem — omezí to odstávající vlákna
- tmavší nit pro stojaté lanoví, světlejší pro běžné
- lanoví napínejte tak, aby bylo rovné, ale netahalo stěžeň
- na svazování používejte pinzetu a háček z drátu
- volné konce ukládejte na kolíkové lavice ve smotcích, ne nahodile
Drobné díly ze dřeva a mosazi
Drobné vybavení paluby — knechty, vratidla, poklopy, zábradlí, kladky, kotvy — se dá kupovat hotové, ale vlastnoručně vyrobené díly bývají v měřítku přesnější a lépe ladí se zbytkem modelu.
Dřevěné díly se nejsnáze vyrábějí sériově: z delší lišty se nejdřív vytvoří profil a teprve pak se rozřeže na jednotlivé kusy. Deset stejných knechtů vzniklých z jedné opracované lišty vypadá lépe než deset kusů dělaných zvlášť.
Mosaz se hodí tam, kde dřevo nemá dost pevnosti nebo kde má být díl viditelně kovový: očka, madla, ráhnové kování, kotevní řetěz. Tenký mosazný drát se ohýbá kolem kolíku vhodného průměru, plech se stříhá nůžkami na plech a hrany se doupraví pilníkem.
Pájení drobných dílů
- Plochy zbavte oxidu jemným papírem nebo skelným kartáčem.
- Naneste tavidlo jen na místo spoje.
- Díly zafixujte tak, aby se během ohřevu nepohnuly.
- Zahřejte samotný materiál, ne pájku — pájka má natéct sama.
- Po vychladnutí zbytky tavidla omyjte, jinak časem zezelenají.
Mosaz se před nátěrem odmašťuje a natírá základem určeným na kov, jinak barva při manipulaci sloupne. Část dílů se naopak nechává v přírodní barvě kovu a jen se lehce zatmaví, aby neodrážely světlo jako nové.
Základní nářadí
Vybavení dílny nemusí být rozsáhlé. Rozdíl mezi trápením a plynulou prací dělá spíš ostrost nástrojů a dostatek světla než jejich počet.
- modelářský nůž s vyměnitelnými čepelemi a zásoba náhradních
- malá pilka s jemným ozubením, nejlépe s rámečkem
- sada jehlových pilníků
- brusné špalíky a papíry P120 až P400
- rovná deska jako pracovní podložka, řezací podložka
- pinzeta rovná i zahnutá, malé kleštičky, štípačky
- kolíčky, špendlíky, gumičky a svěrky na fixaci lišt
- posuvné měřítko a malý úhelník
- lepidlo na dřevo, vteřinové lepidlo, kapátko na dávkování
- nastavitelná lampa a pohodlná lupa
Pořádek na stole
Drobné díly mizí spolehlivě. Pomáhá pracovat nad světlým ubrouskem, ukládat rozpracované díly do mělkých misek a mít pod stolem hladkou podlahu bez koberce. Ztracená kladka se hledá špatně, ztracené oko z mosazného drátu prakticky nikdy.
Nátěr, vodoryska a přiznaná struktura dřeva
Rozhodnutí, zda trup natřít, nebo nechat dřevo přiznané, patří k celkovému pojetí modelu. Ušlechtilá druhá vrstva obšívky se obvykle jen chrání matným lakem nebo olejem, aby vynikla kresba dřeva. Modely s barevnými boky se naopak natírají celé a kvalita broušení se pod barvou projeví bezohledně.
Nanáší se tence a ve více vrstvách. Jedna silná vrstva zaplní detaily, stéká a schne nerovnoměrně; tři tenké vrstvy s meziboušením velmi jemným papírem dají hladký a rovnoměrný povrch. Mezi vrstvami je nutné dodržet skutečnou dobu schnutí, ne jen dobu, po které je povrch suchý na dotek.
Vodorysková čára
Rovná vodoryska je zkouškou trpělivosti. Nekreslí se od oka podle obrysu trupu, protože ten je zakřivený. Model se postaví na rovnou desku do stavební polohy a čára se vynáší ve stálé výšce nad deskou — pomocí posuvného hrotu, hranolku s připevněnou tužkou nebo laserové vodováhy. Po obtažení se linka přelepí maskovací páskou a natře.
- model musí stát ve správné poloze, včetně případného sklonu
- značky vyneste po celé délce, ne jen na přídi a zádi
- pásku po nalepení přitlačte nehtem, aby barva nepodtekla
- první tenká vrstva podél pásky uzavře hranu
- pásku odstraňte, dokud je barva ještě mírně měkká
Plachty
Plachty se šijí z jemné bavlněné nebo lněné tkaniny, obvykle mírně tónované do béžova. Bílá látka působí v měřítku nepřirozeně jasně. Švy se naznačují prošitím nebo jemnými linkami, okraje se lemují. Pokud plachta nemá působit napnutá plochým dojmem, tvaruje se navlhčením a vysušením přes zaoblenou formu.
Časté chyby
- lepení lišt bez předchozího tvarování párou
- stejná šířka lišt po celé délce trupu
- broušení krouživými pohyby místo dlouhých tahů
- silná první vrstva barvy
- napínání lanoví po jedné straně
- vodoryska kreslená podle obrysu boku
- příliš tmavé linky spár na palubě
- použití vteřinového lepidla tam, kde je potřeba čas na doladění
Většina z nich se dá napravit, pokud se odhalí včas. Proto se vyplatí po každé ucelené fázi model odložit, prohlédnout si ho z odstupu a teprve pak pokračovat.

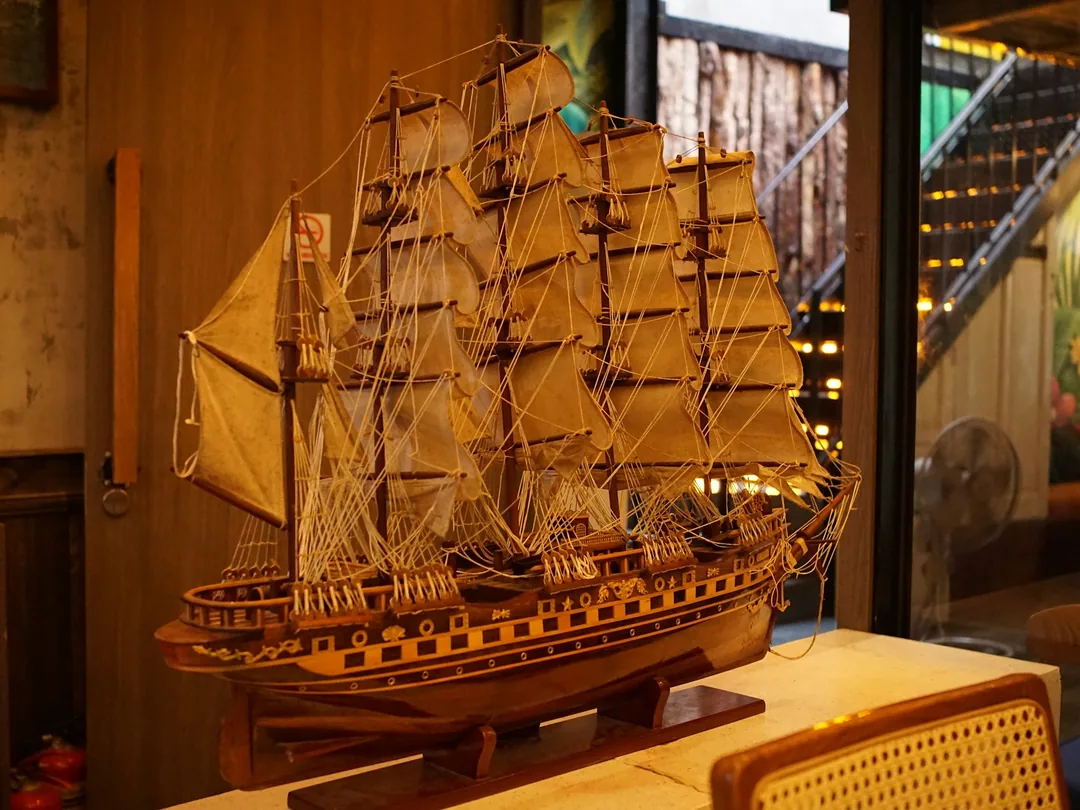

Podstavec, vitrína a údržba modelu
Model se nikdy nepokládá přímo na trup. Používají se buď dvě tvarované kolébky vyříznuté podle obrysu žeber, nebo klasické mosazné sloupky s kýlovou deskou. Kolébky se vykládají plstí, aby neodíraly nátěr, a jejich rozestup se volí tak, aby podpíraly trup v nejpevnějších místech, ne uprostřed nejtenčí obšívky.
Vitrína chrání model především před prachem, který se z lanoví prakticky nedá odstranit. Rozměry se počítají s rezervou: k délce včetně čeleně se přidává několik centimetrů na každé straně a k výšce stěžňů také, aby model nešlo o sklo zavadit při vkládání.
Kde model stát nemá
- na přímém slunci — nátěry i nitě blednou a dřevo se kroutí
- nad topením a v proudu teplého vzduchu
- ve vlhké místnosti, kde se dřevo rozpíná a spoje pracují
- v průchozím místě, kde hrozí zavadění o čeleň nebo ráhna
Běžná údržba
Uvnitř vitríny stačí kontrolovat model jednou za čas pohledem. Bez vitríny se prach odstraňuje měkkým štětcem se sklopeným vlasem nebo mírným proudem vzduchu z většího odstupu, nikdy vlhkým hadříkem taženým po lanoví. Povolené lano se dá zpravidla dopnout drobným posunem na napínáku; prasklé je jednodušší vyměnit celé než opravovat.
Dřevěné modely se časem usazují: lepené spoje si sednou, nitě se mírně natáhnou. Několik měsíců po dokončení proto stojí za to lanoví ještě jednou projít a doladit napětí. Poté už model obvykle zůstává stabilní řadu let.
